Válvula Borboleta | Concêntrica Steel Fence Inside (Série 208)

Válvula Borboleta
Concêntrica Steel Fence Inside (Série 208)

Série 208

As novas válvulas borboletas Zanardo Série 208 Steel Fence Inside foram projetadas no sistema concêntrico, o corpo disco e eixo estão centralizados no plano de selagem. O seu eixo é passante garantindo o aumento de resistência do disco, não permitindo a flexibilidade entre disco e o corpo, sua vedação look steel contém uma alma de aço em seu interior o que não permite o dobramento da borracha quando a válvula é montada entre flanges que estão fixados na tubulação.

O fluido não entra em contato como corpo da válvula não sendo necessário a utilização de juntas na instalação. A vedação dessa válvula é baseada na interferência entre o disco e a vedação em elastômero garantindo estanqueidade para atender as necessidades de processos industriais como: controle de fluxo e bloqueio de diversos fluidos em diversas condições.

Disponível do tamanho 3" até 12".

Veja
As Características Técnicas

Tamanhos: 3" a 12"
Classes 150, PN 16
Conexões: wafer para montagem entre flanges

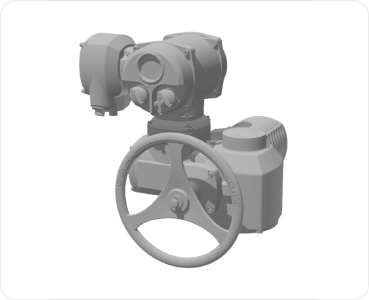

Acionamentos: pneumático (mola diafragma ou pinhão cremalheira), elétrico ou manual (alavanca ou caixa redutora)
Materiais do corpo: ferro fundido nodular
Materiais do disco: aço inoxidável
Vedações: EPDM, Viton, SBR, Hypalon, Buna-N, Neoprene ou EPDM revestido de PTFE, F65 ou outros sob consulta
Classes de vedações: VI
Normas<br /><strong>Aplicadas</strong>

Normas
Aplicadas

Construtiva  API 609
Face a Face  API 609-A
Conexão  ASME B16.5 150Lbs
Teste de Vedação  API-598
Vazamento Permissível  ANSI 70.2
Acoplamento do Acionamento  IS0-5211

Veja
PDF do Produto

Veja com mais detalhes o produto

Ver PDF do Produto

Tipos de
Acionamentos

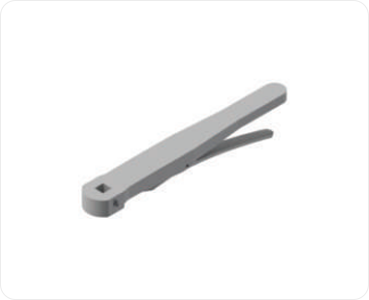

Alavanca

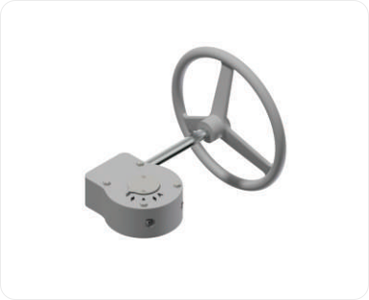

Caixa Redutora

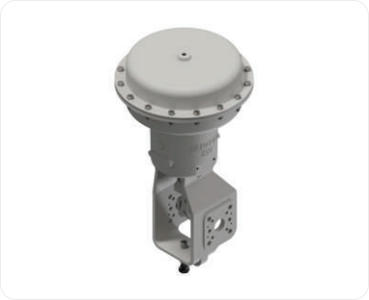

Atuador Mola X Diafragma

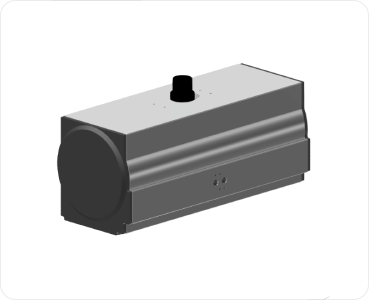

Atuador Pinhão Cremalheira

Materiais
Utilizados

*Outros materiais sob consulta.

01.
02.
03.
04.
05.
06.

Nome

Corpo

Material

Ferro fundido nodular
Ferro fundido cinzento

Normas

DIN 1693GGG40
DIN 1691GG25

Nome

Disco

Materiais

CF8 e CF8M

Normas

ASTM A 351 Gr. CF8 e ASTM A 351 Gr. CF8M

Nome

Vedação

Material

EPDM
Buna - N
Hypalon
SBR
Viton
Neoprene

Norma

-

Nome

Eixo passante

Material

Aço inoxidável 410

Norma

ASTM A 276 TP 410

Nome

Parafuso trava do eixo

Material

Aço inoxidável nitretado

Norma

-

Nome

Anel O'ring

Material

Borracha nitrílica

Norma

-

Tem interesse?
Solicite um Orçamento

Basta preencher um formulário que em breve retornaremos o contato com mais informações.

Solicitar Orçamento
Dimensionais <br /><strong>Eixo Livre</strong>

Dimensionais
Eixo Livre

Tamanho  ØA B C D E
3” 135  46 235 11 15
4” 165 52 272 11 20
6” 220 56 326 14 25
8" 273 60 390 22  25
10” 334  68 477  22  30
12" 392    78 530 22 30

Em milímetros

Dimensionais <br /><strong>Alavanca</strong>

Dimensionais
Alavanca

Tamanho  ØA B C D
3” 135 52 235 265
4” 165 52 272 265
6” 220 56 326 265
8" 273 60 390 355
10” 334  68 478 355
12" 392    78 534 400

Em milímetros

Dimensionais <br /><strong>Caixa Redutora</strong>

Dimensionais
Caixa Redutora

Tamanho  ØA B C D
3” 135 46 262 160
4” 165 52 300  160
6” 220 56 351 250
8" 273 60 431  250
10” 334  68 522  250
12" 392    78 575  250

Em milímetros

Dimensionais <br /><strong>Atuador Mola X Diafragma</strong>

Dimensionais
Atuador Mola X Diafragma

Tamanho  ØA B C D ØE
3” 135 46 460 386 285
4” 165 52 505   386 285
6” 220 56 526   498,5 340
8" 273 60 633   498,5 340
10” 334  68 743   572 416
12" 392    78 798 572  416

Em milímetros

Dimensionais <br /><strong>Pinhão Cremalheira</strong>

Dimensionais
Pinhão Cremalheira

Tamanho  ØA B C D
3” 135 46 342  184
4” 165 52 380  204
6” 220 56 450  268
8" 273 60 530  301
10” 334  68 640  390
12" 392    78 692 390

Em milímetros

Tabela
de CV

Diâmetro Nominal Ângulo de Abertura
  90º 70°
3" 300 160
4" 550 305
6" 1950 1030
8" 3250 1750
10" 5000 2750
12" 7500 4050
  CV em GPM
Δ = 1 PSI
